Опорні стрижневі полімерні ізолятори на напругу 20 кВ ОСК, ІОСК, ІОС, ІО, ОНШ

Опорні стрижневі ізолятори 20 кВ з полімерною та порцеляновою зовнішнєю ізоляцією
Прийнята система позначень ізоляторів дає уявлення про їх основне призначення і характер роботи.

У позначенні полімерного ізолятора букви і цифри означають:

И - ізолятор;
О - опорний;
C - стрижневий;
К – кремнійорганічна гума (матеріал захисної оболонки);
4, 5, 10, 12,5, 20, 20 – мінімальна руйнівна механічна сила при вигині, кН;
20 – номінальна напруга, кВ;
125 – витримувана напруга грозового імпульсу, кВ, або 175-360 - будівельна висоту, мм;
2, 3, 4 – район застосування ізоляторів за ступенем забрудненості атмосфери (СЗА);
01, 02…– конструктивне виконання ізолятора.

Приклад запису позначення ізолятора стрижневого опорного полімерного із суцільнолитою оболонкою з кремнійорганічної гуми, з руйнівною механічною силою при вигині 10 кН, на напругу 20 кВ, з напругою грозового імпульсу 125 кВ, будівельною висотою 355 мм, район СЗА – 3, конструктивне виконання 01: ОСК 10-20/125-2-01, або ИОСК 10-20-355-2

У позначенні порцелянового ізолятора букви і цифри означають:

И - ізолятор
О - опорний;
Н -натяжного типу (здатен витримувати зусилля на розрив);
Ш - штирьовий;
С - стрижневий
20 - номінальна напруга, кВ;
4, 6, 12, 20 – мінімальна руйнівна механічна сила при вигині, кН, або 400, 600, 1250, 2000 Н;
УХЛ1 - кліматичне виконання та категорія розміщення.

Приклад запису позначення ізолятора стрижневого опорного з порцеляновою ізоляцією на напругу 20 кВ, з руйнівною механічною силою при вигині 2000 Н, зовнішнього встановлення: ИОС-20-2000 УХЛ1

Каталог опорних ізоляторів 20 кВ

Оберіть необхідний тип опорного ізолятора. На сторінках товарів наведені опис, технічні характеристики, габаритні та приєднувальні розміри.

Полімерні ізолятори Порцелінові ізолятори Варіанти позначення ізоляторів та взаємозамінність

Полімерні опорні ізолятори 20 кВ

12 виконань

Порцелінові опорні ізолятори 20 кВ

3 виконання

Тип ізолятора



Будівельна висота, мм

Тип порцелянового аналога (варіанти позначення)

Варіанти позначення полімерного ізолятора

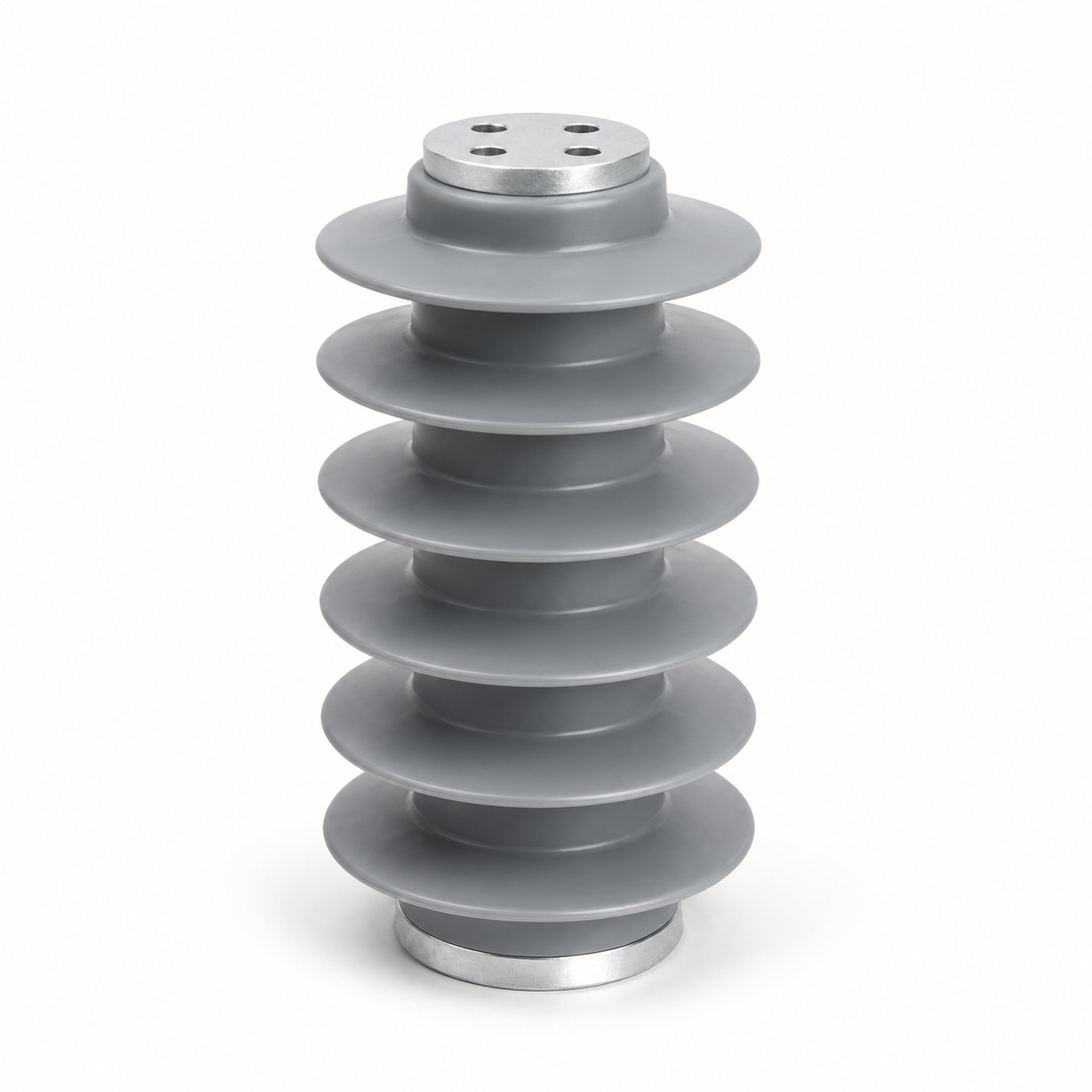

ОСК 30-20/125-1

Ізолятор

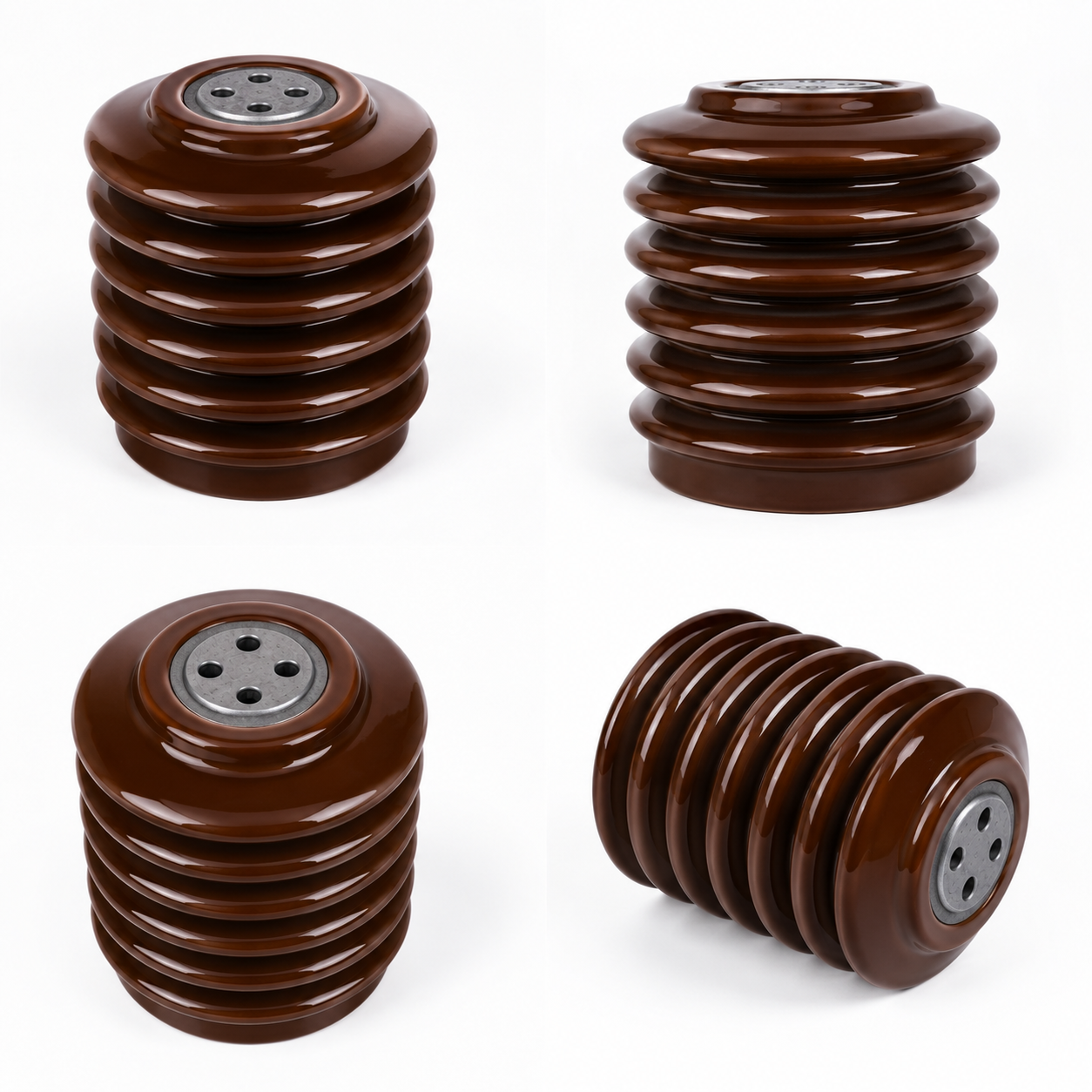

ІОР-20-3000 УХЛ 2,
ІОР20-30 УХЛ2,
ІОР-20-30 УХЛ2,
ІОР20-3000 УХЛ2,
ІОР-20-3000 УХЛ 2,
ОФР-20-3000

ОСК 30-20,

ОСК30-20,

ОСК 30/20
ОСК 30-20/80-2   ІОР-20-30 УХЛ2

Ізолятор

ОСК 4-20/125-3

350±1,5



Ізолятор
ІОСК-4/20-II-1 УХЛ1,
ІОСК-4/20-II-1 УХЛ1

Ізолятор

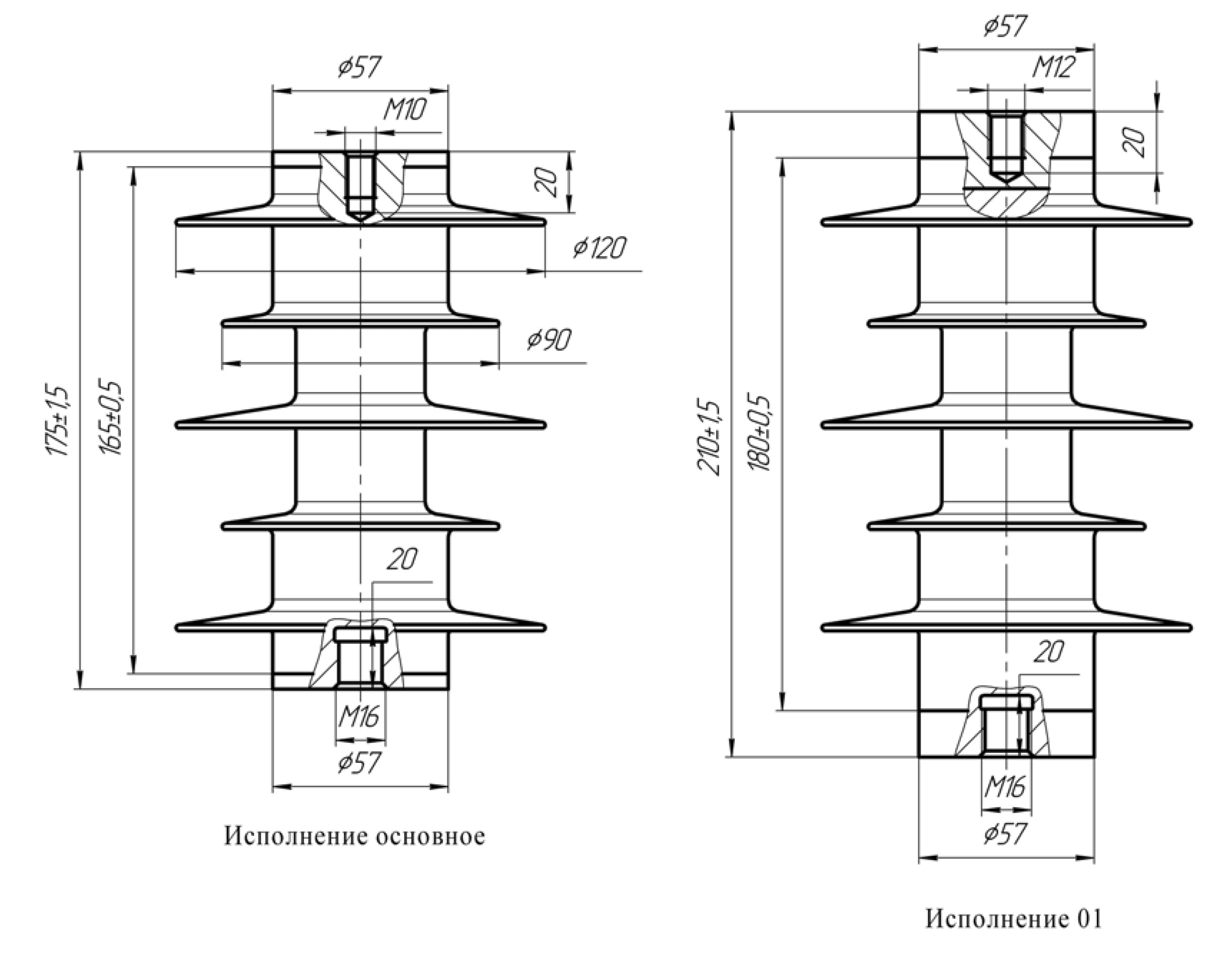

ОСК 5-20/125-1

175±1,5
210±1,5

Ізолятор порцеляновий
ОФР-20-500 УХЛ 2,
ОФР-20-500 УХЛ 2,
ОФР20-500 УХЛ2,

ОФР-20/500 УХЛ2

Ізолятор
ОСК 5-20-И4-12,5,
ОСК 4-20

Ізолятор

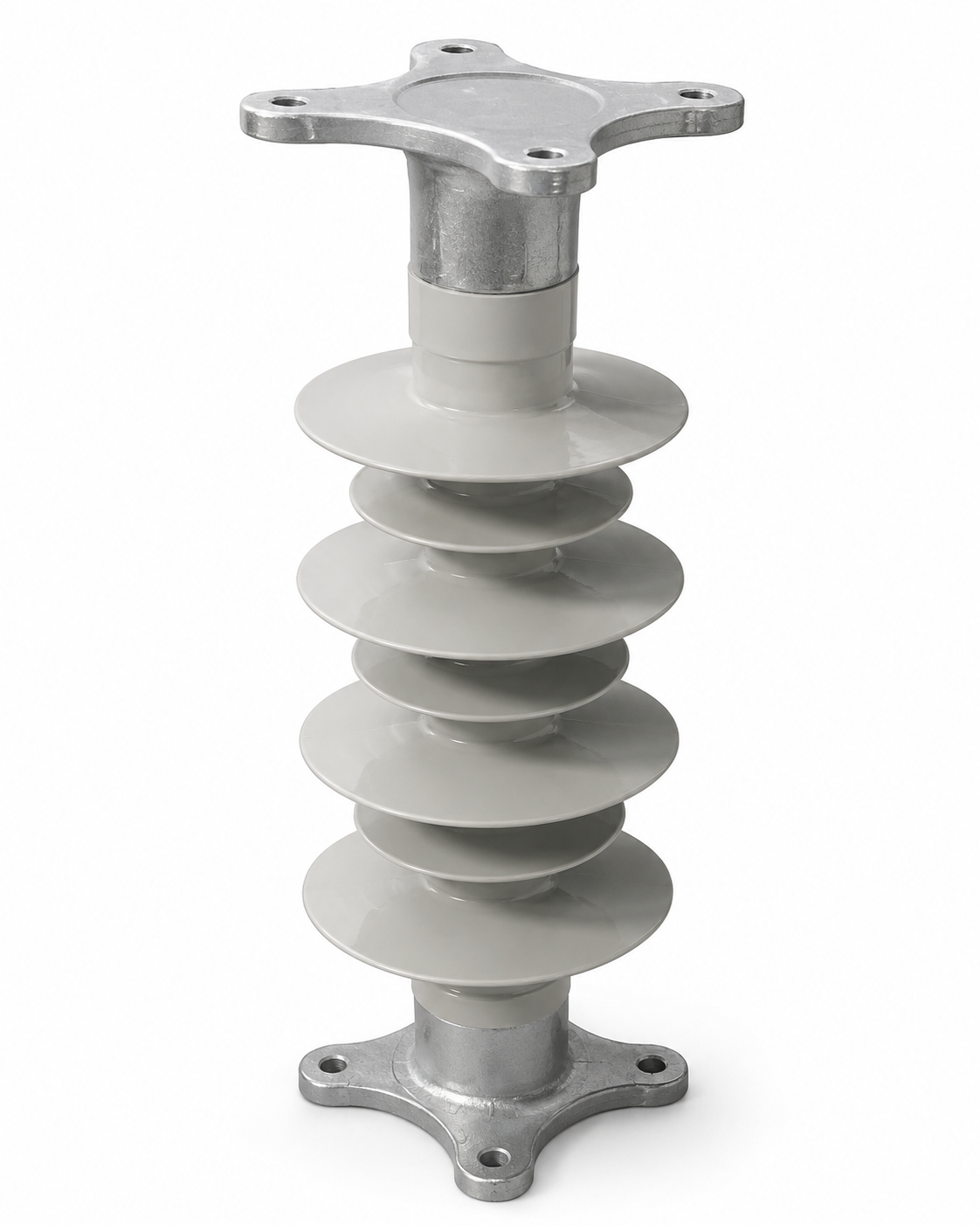

ОСК 10-20/125-3

280±1

Ізолятор порцеляновий
ОШН10-125,
ОНШ20-10,
ОШН-10/125,
ОНШ-10-125 УХЛ1,
ОШН-20-10-1,

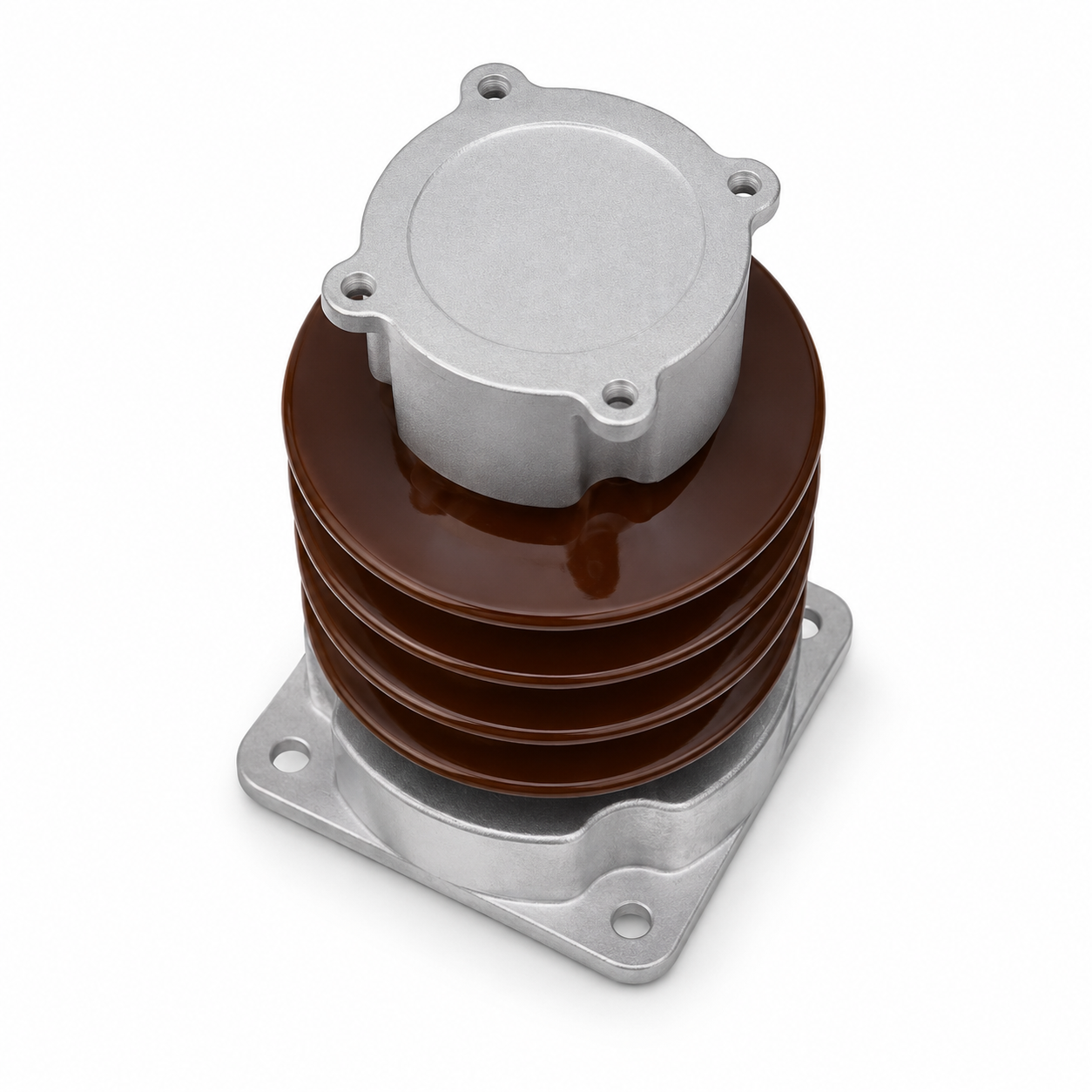

ІОС-20-2000 УХЛ1

Ізолятор
ОНШП-20-10 УХЛ1,
ІОСК 10-20-360-4,
ІОСК-10-20-280-2,
ОСК 10-20-Е-2 УХЛ 1

Ізолятор

ОСК 10-20/125-3-01

280±1



Ізолятор
ІОСК-10-20-280-2,
ІОСК10-20-280-2 УХЛ1,
ІОСК10-20-280-2 УХЛ1,
ОСК-10-20-К-2

Ізолятор

ОСК 10-20/125-3-02

 280±1

Ізолятор порцеляновий
ОНШ 20-10,
ОШН10-125,
ОНШ20-10,
ОШН-10/125,
ОНШ-10-125 УХЛ1,
ОШН-20-10-1

Ізолятор
ОСК-10-20-Г-2,
ОСК-10-20-Е-2,
ОСК10-20-2УХЛ1,
OCK-10-20-2 УХЛ1

Ізолятор

ОСК 10-20/125-3-04

 280±1

Ізолятор порцеляновий
ОНШ-20-10-03 УХЛ1,
ОНШ-20-10-03,
ОНШ-20-10-04,
ОНШ-20-10-05,
ОНШ-20-10-06

Ізолятор
ОНШП-20-10-03 УХЛ1,
ОНШП-20-10-04 УХЛ1,
ОНШП-20-10-05 УХЛ1,
ОНШП-20-10-06 УХЛ1

Ізолятор

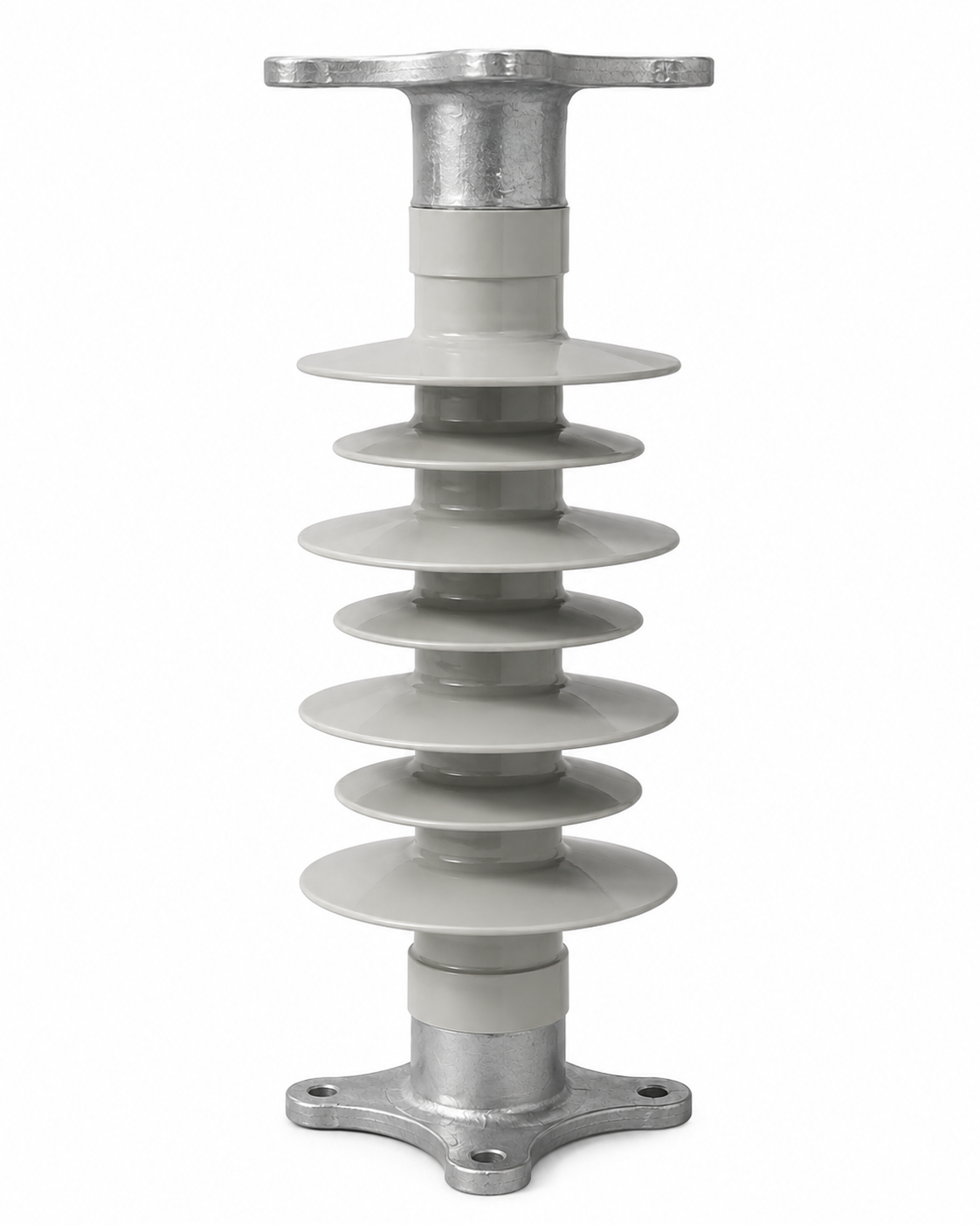

ОСК 20-20/125-3

175±1,5
210±1,5

Ізолятор порцеляновий
ІОС-20/2000 УХЛ1,
ІОС-20-2000 УХЛ 1,
ІОС20-2000УХЛ1,
ОІС-20-2000 УХЛ1,
ІОС20-2000 УХЛ1,
ІОС-20-2000 УХЛ1,
ІОС20-2000УХЛ1

Ізолятор
ОСК 20-20-Г-2 УХЛ1
ОСК 20-20-К-2 УХЛ1
ОСК 20-20-E-2 УХЛ1
ОСК 20-20-Н-2 УХЛ1
ОСК 20-20-Д-2 УХЛ1,
ІОСК 20-20-280-2,
ІОСК 20-20-210-2,
ІОСК 20-20-175-2
ІОСК 20-20-280-3,
ІОСК 20-20-210-3,
ІОСК 20-20-175-3

Ізолятор

ОСК 20-20/125-3-01

280±1

Ізолятор

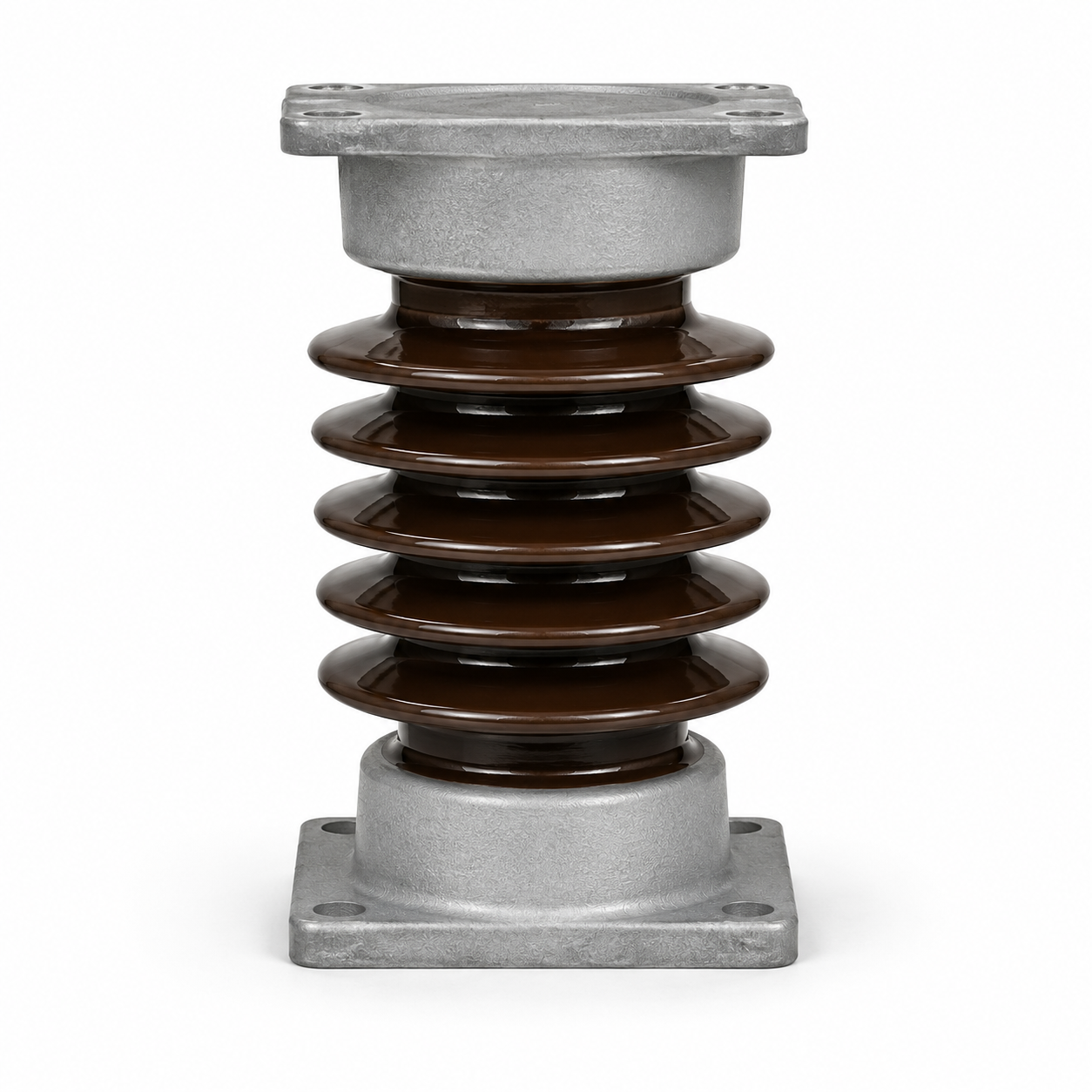

ІОС-20/2000-01 УХЛ1,
ІОС-20-2000-01 УХЛ 1,
ІОС20-2000-01 УХЛ1,
ОІС-20-2000-01 УХЛ1,
ІОС20-2000-О1 УХЛ1,
ІОС-20-2000-О1 УХЛ1,
ІОС20-2000-01УХЛ1

ОСК 20-20/125-3

ОСК 20-20/125-3-01

.
