Ізолятор опорний штирьовий полімерний

ОНШП-20-10 УХЛ1

Ціна ОНШП 20 кВ від 4400,00грн.

Основні технічні характеристики ОНШП-20-10 УХЛ1

Клас напруги мережі

Нормована руйнівна механічна сила при згинанні, кН, не менше

Ступінь забруднення атмосфери по ГОСТ 9920

Витримувальна грозового імпульсу «1,2/50», кВ не менше

125

Витримувальна напруга промислової частоти кВ, не меншев сухому стані/ під дощем

65/50

Довжина шляху витоку мм, не менше

550

Купити Технічні характеристики

‹

›

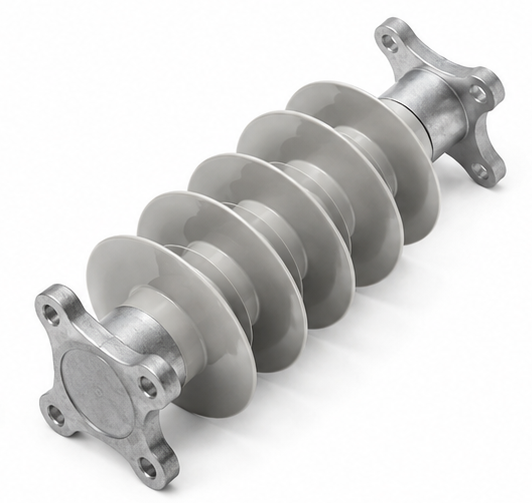

Опорно-стрижневий полімерний ізолятор

ОНШП-20-10 УХЛ1

Опорний штирьовий полімерний ізолятор ОНШП-20-10 УХЛ1 призначений для механічного кріплення та електричної ізоляції струмопровідних частин електроустановок класу напруги 20 кВ.
Ізолятор застосовується у розподільчих пристроях, електричних підстанціях, комірках КРУ та КРУН, шинних системах та іншому високовольтному електрообладнанні. Конструкція ізолятора розрахована на сприйняття механічних навантажень від струмопровідних шин і забезпечення необхідної електричної міцності ізоляційного проміжку.
Несучою частиною ізолятора є міцний стрижень, який сприймає основні механічні навантаження. Полімерна захисна оболонка з ребрами формує необхідний шлях витоку та захищає внутрішню конструкцію від впливу вологи, пилу, атмосферних забруднень та ультрафіолету.

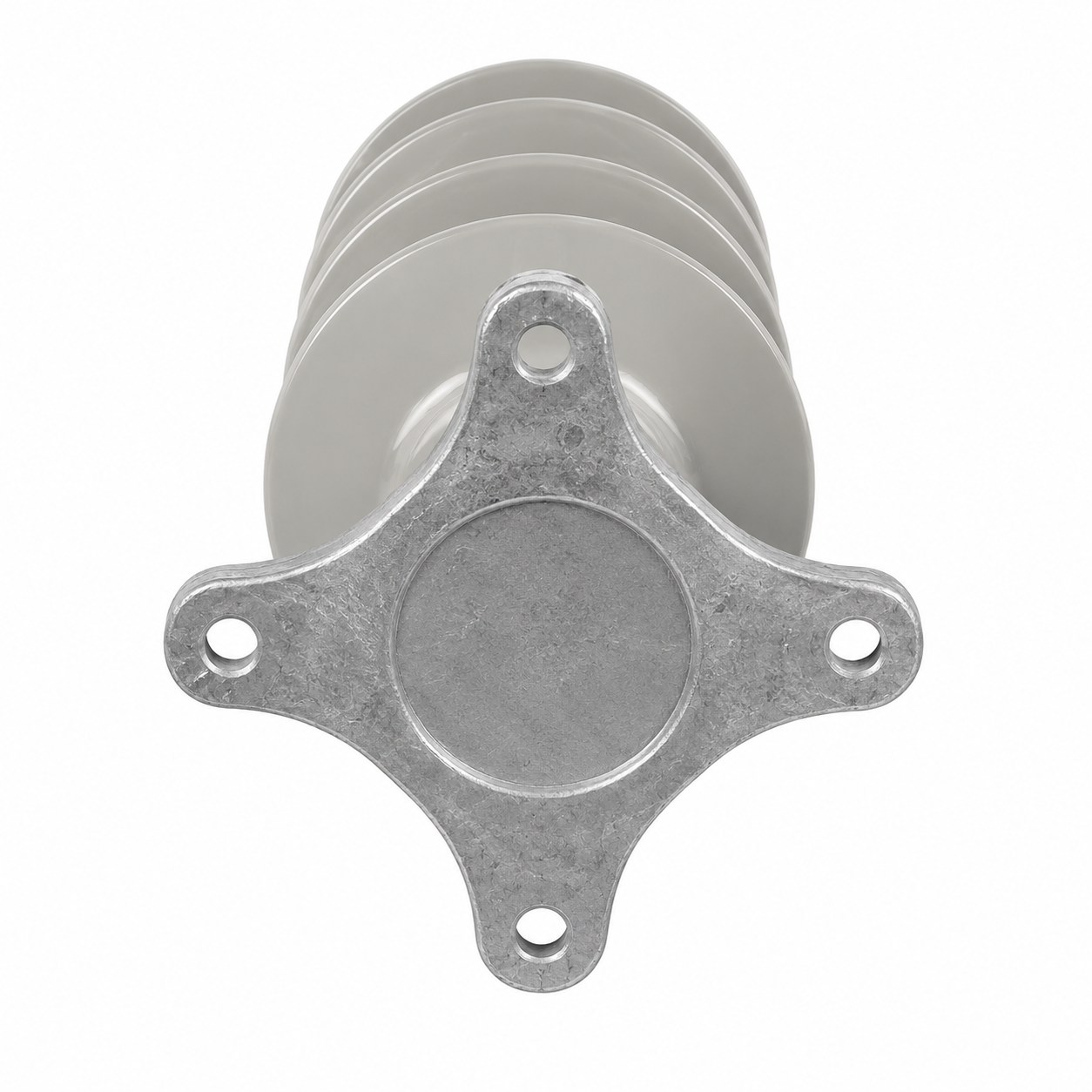

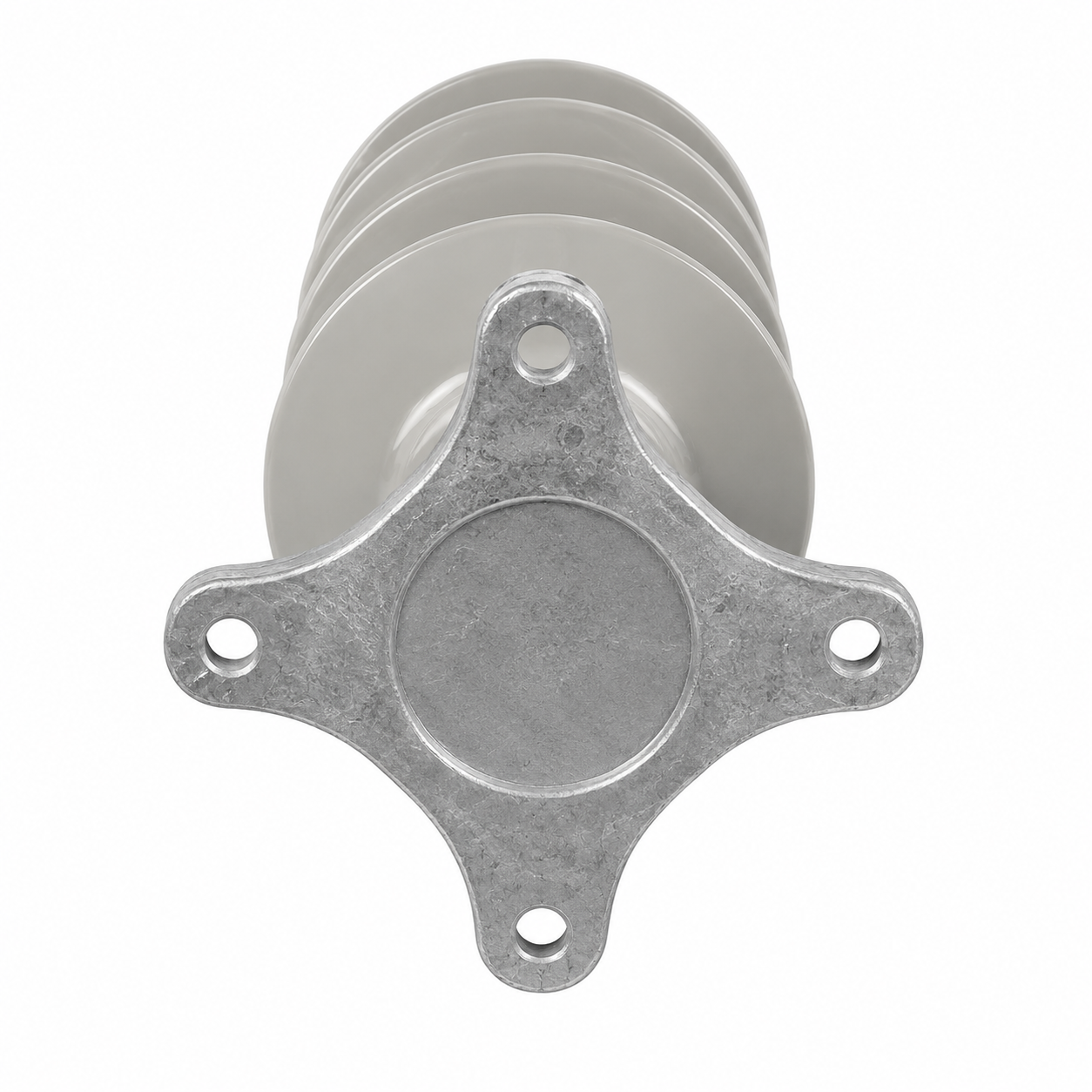

Металеві фланці забезпечують надійне встановлення ізолятора та приєднання струмопровідних або опорних конструкцій.

В умовному позначенні ізолятора букви і цифри означають:

О - опорний;
Н - витримує збільшене навантаження при розтягненні;
Ш - захисна оболонка з кремнійорганічної гуми;
20 - клас напруги мережі, кВ;
10 - нормована руйнівна механічна сила при згинанні, кН;
УХЛ1 - категорія розміщення;

Основні переваги:

висока механічна міцність та стійкість до згинальних навантажень;
мала маса порівняно з традиційними фарфоровими ізоляторами;
стійкість до впливу вологи та атмосферних забруднень;
зручність транспортування та монтажу;
надійна робота у складі шинних систем і високовольтних розподільчих пристроїв;
полімерна ізоляція не утворює небезпечних уламків у разі механічного пошкодження.

Комплект поставки:

Партія ізоляторів;
Паспорт на партію;
Керівництво з експлуатації;
Протокол заводських випробувань;

Ізолятори відповідають вимогам СОУ МПЕ 40.1.51.302:2006, МЕК IEC 60099, ДСТУ IEC60099.

Технічні характеристики ОНШП-20-10 УХЛ1

Найменування характеристики	Од. вим.	Значення
Номінальна напруга, кВ	кВ	20
Нормована руйнуюча механічна сила при вигині, кН, не менше	кН	10
Ступінь забруднення атмосфери по ГОСТ 9920		2
Напруга грозового імпульсу «1,2/50», що витримується, не менше	кВ	125
Напруга промислової частоти, що витримується в сухому стані, не менше	кВ	65
Напруга промислової частоти, що витримується під дощем, не менше	кВ	50
Довжина шляху витоку, не менше	мм	550
50% розрядна напруга в забрудненому і зволоженому стані, при питомій поверхневій провідності 20 мкСм	кВ	24
Кліматичне виконання згідно з ГОСТ 15150		УХЛ1

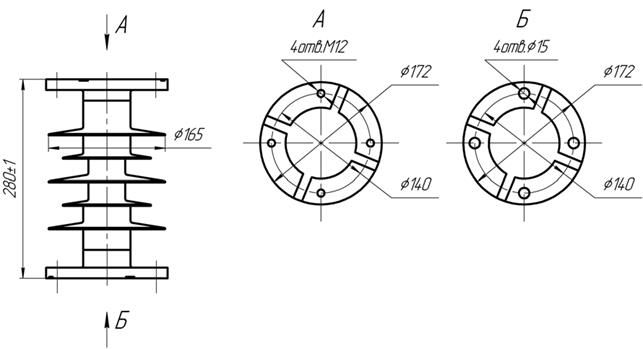

На вимогу замовника є можливість виготовлення ізоляторів з іншими діаметрами та конфігурацією отворів

Варіанти позначення: ОСК 10-20-Г-2 УХЛ1, ОСК 10-20-К-2 УХЛ1, ОСК 10-20-E-2 УХЛ1, ОСК 10-20-Н-2 УХЛ1, ОСК 10-20-Д-2 УХЛ1, ИОСК 10-20-280-2, ИОСК 10-20-280-2, ИОСК 10-20-175-2, ИОСК 10-20-355-3, ИОСК 10-20-400-3, ОНШП-20-10, ОШН-10-125, ОНШ-20-10

Порцеляновий аналог: ОНШ-20-10 УХЛ1

Може застосовуватися для заміни порцелянових ізоляторів ОНШ-20-10 УХЛ1, ОШН-10-125 УХЛ1, ОНШ-20-1000 У1, ОС-1, ИШД-20 У1.
