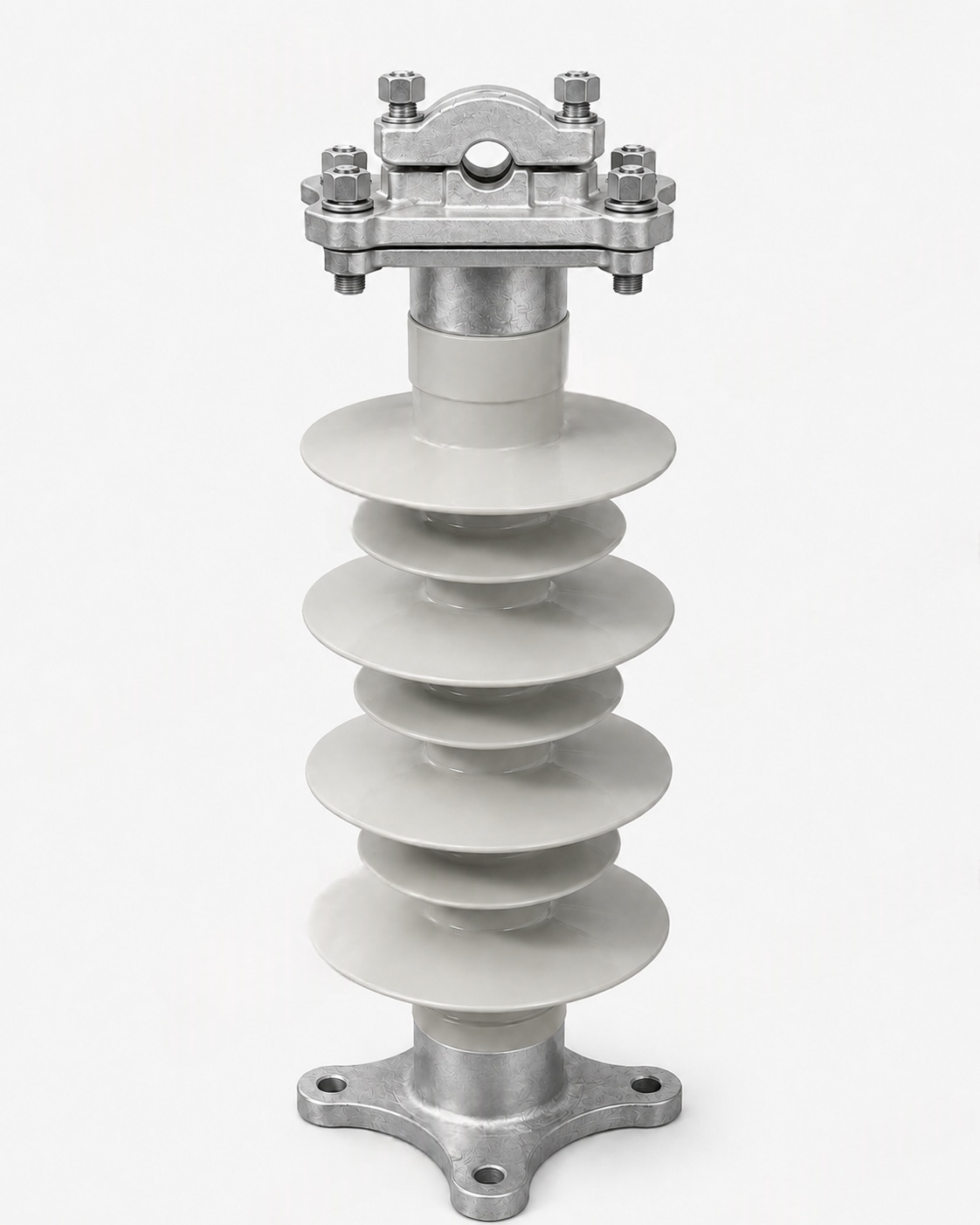

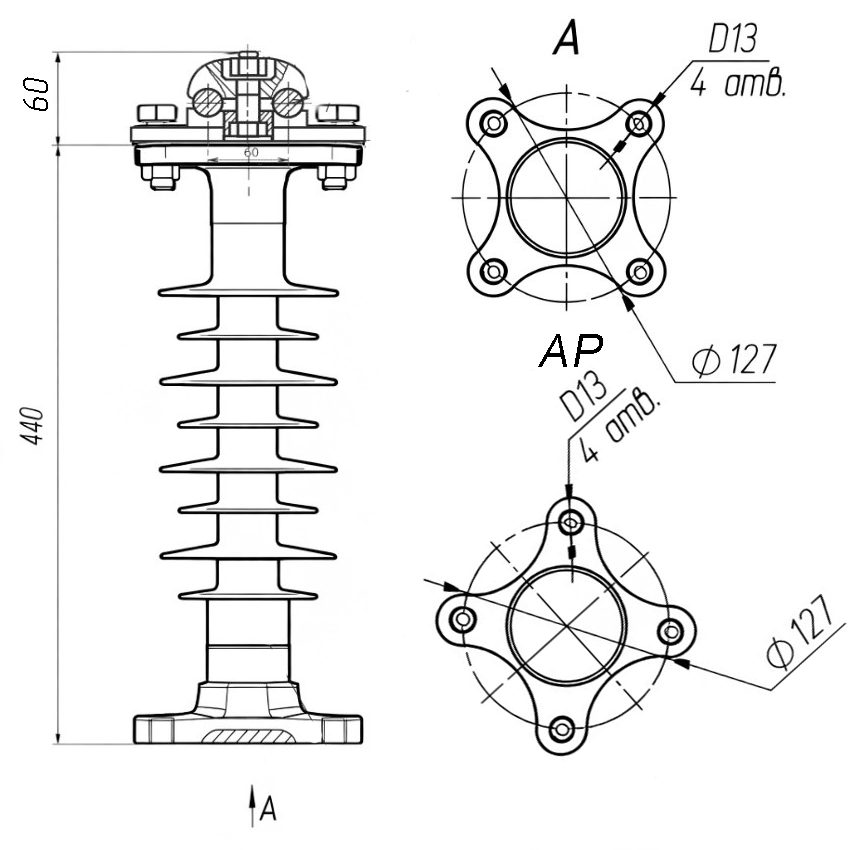

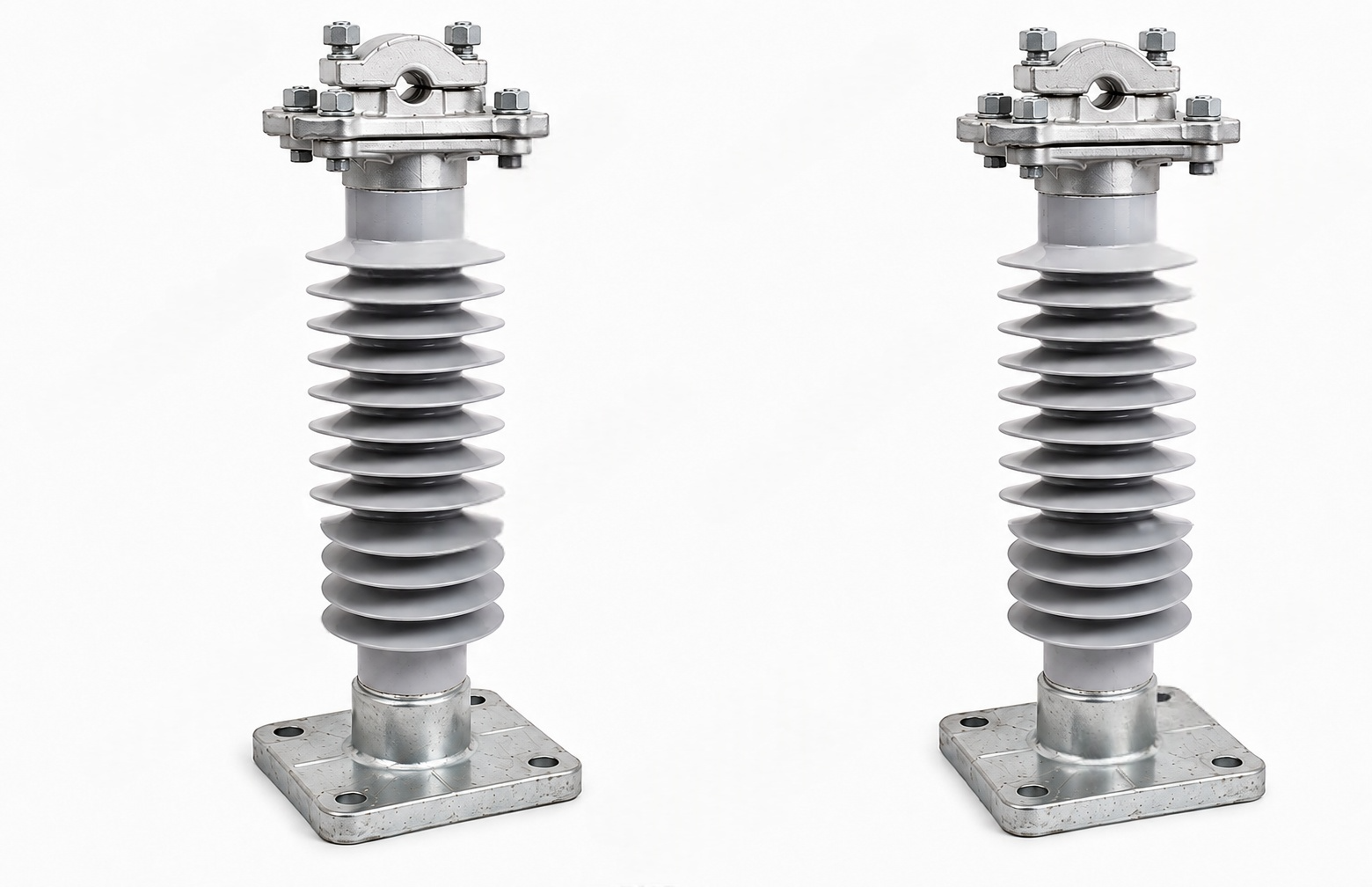

Шинная опора ШОП-35.II-2 УХЛ1

Шинные опоры ШОП-35 с полимерной изоляцией ШОП-35.II-2.1 УХЛ1, ШОП-35.II-2.2 УХЛ1, ШОП-35.II-2.3 УХЛ1

Шинные опоры ШОП-35.II-2 УХЛ1 предназначены для механического крепления и фиксации токоведущих шин и проводов, а также для обеспечения их электрической изоляции в открытых и закрытых распределительных устройствах подстанций класса напряжения 35 кВ. Опоры используются в системах ошиновки ОРУ, на переходных участках, в узлах присоединения высоковольтного оборудования и в других местах, где необходимо обеспечить надёжную поддержку проводников при сохранении требуемых изоляционных характеристик.

Полимерная шинная опора представляет собой современную замену традиционным изделиям с фарфоровой изоляцией. Защитная полимерная оболочка обладает стойкостью к воздействию влаги, атмосферных загрязнений, ультрафиолетового излучения, осадков и значительных перепадов температуры. Благодаря гидрофобным свойствам материала влага и загрязнения в меньшей степени задерживаются на поверхности изоляции, что способствует сохранению стабильных электрических характеристик при эксплуатации оборудования на открытых распределительных устройствах.

Шинные опоры ШОП-35.II-2 УХЛ1 предназначены для фиксации двух проводов. Тип, марка и диаметр проводников определяются исполнением изделия и конструкцией применяемого зажимного узла. Конструкция опоры обеспечивает надёжное закрепление двух проводов, устойчивость к ветровым и эксплуатационным нагрузкам, а также длительную и стабильную работу на объектах электроэнергетики.

Тип провода: А120; А150; А185; А240; А300; АС-120/19; АС-120/27; АС-150/19; АС-150/24; АС-150/34; АС-АС185/24; АС185/29; АС205/27; АС240/32; АС240/39; А350; А400; А450; А500; АС300/39; АС300/48; АС330/30; АС330/43;, АС400/51; АС400/64; АС450/56; АС500/27; А550; А600; А650; А700; А750; АС500/26; АС500/64; АС550/71; АС600/72; АС650/79; АС700/86.

Основные преимущества шинных опор ШОП-35.II-2.1 УХЛ1

• Полимерная изоляция устойчива к атмосферным воздействиям, влаге, загрязнениям и ультрафиолету.
• Высокая электрическая прочность обеспечивает надёжную изоляцию токоведущих частей в сетях класса напряжения 35 кВ.
• Механическая надёжность конструкции позволяет выдерживать изгибающие нагрузки и жёстко фиксировать провода ошиновки.
• Меньший вес по сравнению с фарфором упрощает транспортировку, монтаж и обслуживание оборудования.
• Полимерная изоляция менее чувствительна к ударам и сколам при перевозке, монтаже и эксплуатации, а также в условиях боевых действий.
• За счёт меньшего веса полимерных шинных опор снижается нагрузка на несущие металлоконструкции, что может упрощать их проектирование, монтаж и стоимость.
• Различные варианты исполнения позволяют подобрать опору под требуемый диаметр провода, марку проводника и установочные размеры.
• Климатическое исполнение УХЛ1 позволяет применять опоры в условиях наружной установки.

Расшифровка условного обозначения

В условном обозначении шинных опор буквы и цифры означают:

• ШОП — шинная опора с полимерной изоляцией;
• 35 — класс напряжения сети, кВ;
• II, III, IV — степень загрязнённости атмосферы;
• 1, 2 — количество зажимаемых проводов;
• 1, 2, 3 — вариант исполнения опорного зажима;
• 01, 02, 03, 04 — конфигурация опорного фланца и строительной высоты;
• П -подвесного исполнения (устанавливаются под потолочными конструкциями защитных сооружений энергообъектов);
• Р — опция разворота опорного фланца на 45°;
• УХЛ1 — климатическое исполнение и категория размещения.

Комплект поставки

• Шинная опора;
• Паспорт на партию;
• Руководство по эксплуатации;
• Протоколы заводских испытаний изоляции.

Возможные варианты обозначения: ШОП-35.II-2.1 УХЛ 1, ШОП-35.2-2.1 УХЛ1, ШОП-35.II-2-СК УХЛ1, ШОП-35-2-2 УХЛ1
